The rotary coating machine can be lined with polypropylene or acid resistant stainless steel in the main engine. The coating agent is adhered to the surface of the granule with a powder coating machine or a liquid melting pot. Its coated granules are uniform, round, beautiful appearance and good effect. It is commonly used equipment on organic fertilizer production line, NPK compound fertilizer production line, and BB fertilizer production line.
回轉式包膜機成套設備由螺旋輸送機、攪拌槽、油泵、主機等組成,粉體撲粉或液體涂膜工藝。能防止復合肥料的結塊。主機內采用聚丙烯內襯或耐酸不銹鋼。
本設備根據工藝要求，是一種復混肥用設備。
工作原理
該系列回轉式包膜機其工作原理是：由主電動機驅動皮帶和皮帶輪，通過減速機傳動給主動軸，通過安裝在主動軸上的對開式齒輪與固定在機體上的大齒圈相齒合，相向工作。物料從進料端加入，經筒體內部。與粉(液)混合,從出料口流出

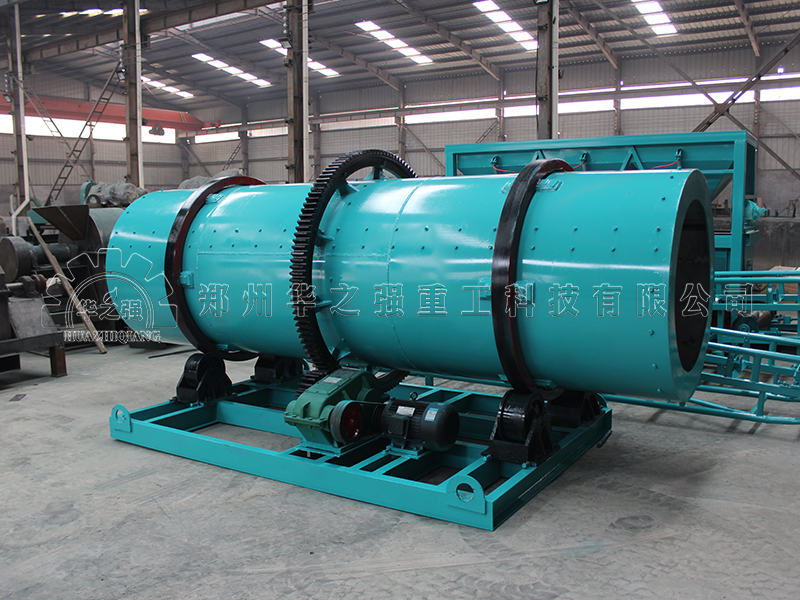

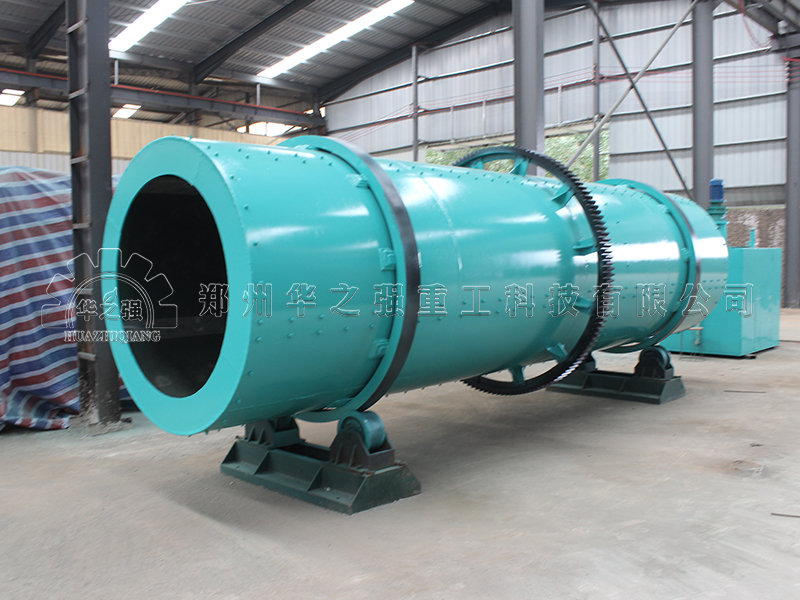

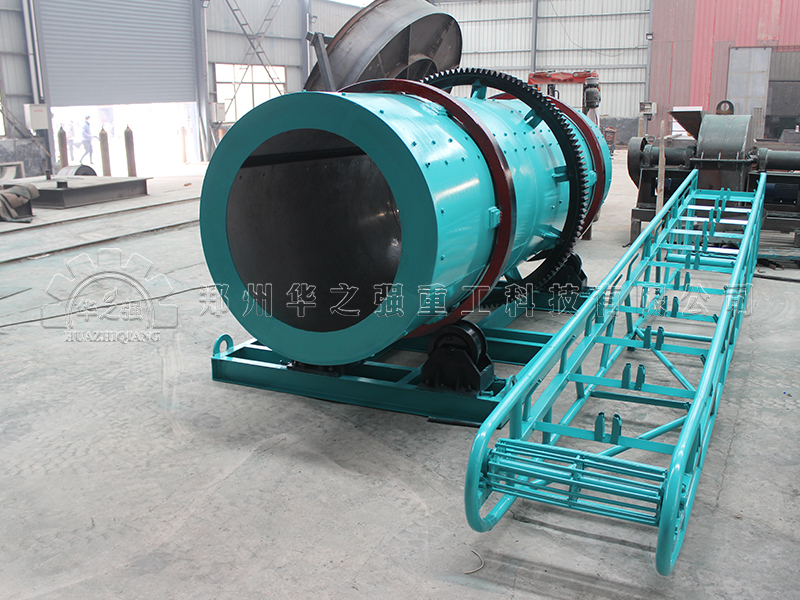

結構概述
整機可分為五大部分：
1、托架部分：整個機體轉動部分都由托架支撐，受力較大。因此該機托輪架部分均采用中碳鋼板、槽鋼焊接而成，并通過了嚴格的工藝要求，已達到本機所使用的目的。除此外重要的是固定在架子上的托輪，因考慮到其與機體滾帶會產生較大摩擦，我廠特意選用特質防腐、耐磨材料，大大提高了本機的使用壽命，托輪架也采用鑄造一體技術。另在托輪架四角設有吊裝鉤，便于裝卸運輸。
2、傳動部分：整臺造粒機傳動部分是尤為重要的整個機體的工作都由此而行。傳動架均采用槽鋼焊接而成，并通過了嚴格的質量要求。安裝在傳動架上的主電動機和減速機均選用ISO產品，質量可靠。電動機帶動皮帶輪、三角帶、減速機傳動給主軸，使機體工作，其中傳動減速機與主軸工作部分，采用尼龍柱銷聯接器相咬合傳遞驅動。
3、大齒圈：固定在機體上，與傳動小齒輪相齒合，相向帶動機體工作，其采用高科技耐磨材料，使本機使用壽命更長。
4、滾帶：固定于機體兩側，以支撐整個機體。

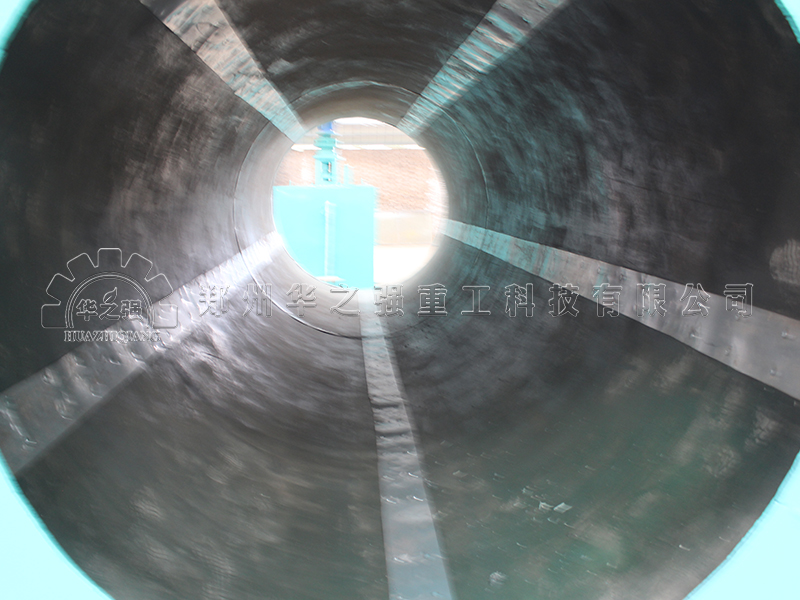

5、機體部分：整臺包膜機重要的就是機體部分，其采用特質中碳鋼板焊接而成，并通過嚴格的質量控制和特定的工藝要求，以達到本機所使用的目的
技術參數
|
規 格 |
筒 體 |
生產能力(t/h) |
功率
(kw) |
內 徑
(mm) |
長 度
(mm) |
傾 角
(°) |
轉 速
(r/min) |
|
BM1200×6000 |
1200 |
6000 |
3 |
14 |
1 |
5.5 |
|
BM1400×6000 |
1400 |
6000 |
3 |
13 |
5 |
7.5 |
|
BM1600×6000 |
1600 |
6000 |
3 |
12 |
15 |
11 |
|
BM1800×8000 |
1800 |
8000 |
3 |
12 |
30 |
15 |
